Пример применения АСН.1
Рассмотрим применение АСН.1 на примере некоторой записи учета кадров.
Ниже приведена структура записи учета кадров и ее значение для конкретного служащего.
| Имя: | Петр Борисович Иванов |
| Должность: | Директор |
| Учетный номер: | 23 |
| Дата приема на работу: | 14 июня 1997 г. |
| Имя жены: | Ольга Олеговна Иванова |
| Число детей: | 2 |
| Информация о ребенке: | |
| Имя: | Олег Петрович Иванов |
| Дата рождения: | 16 марта 1990 г. |
| Информация о ребенке: | |
| Имя: | Анна Петровна Иванова |
| Дата рождения: | 5 декабря 1993 г. |
Структура каждой записи учета кадров формально описана ниже с помощью стандартных обозначений для типов данных.
PersonnelRecord::= [APPLCATION 0] IMPLICIT SET
| { | Name, |
| title | [0] VisibleString , |
| number | EmployeeNumber, |
| dateOfHire | [1] Date, |
| NameOfWife | [2] Name, |
| children | [3] IMPLICIT SEQUENCE OF ChildInformationDEFAULT {} } |
| ChildInformation::=SET | |
| { | Name, |
| dateOfBirth | [0] Date} |
Name::= [APPLICATION 1] IMPLICIT SEQUENCE
| {givenName | VisibleString |
| inital | VisibleString |
| familyName | VisibleString} |
EmployeeNumber::= [APPLICATION 2] IMPLICIT integer
Date::= [APPLICATION 3] IMPLICIT VisibleString –YYYYMMDD
Далее приводится значение записи учета кадров для Иванова Петра Борисовича, определенное с помощью нотации АСН.1.
| { | {givenName “Peter“, initial “Borisovich“, familyName “Ivanov“}, |
| title | “Director“, |
| number | 23, |
| dateOfHire | 19970614 |
| NameOfWife | {givenName “Olga“, initial “Olegovna“, familyName “Ivanova“}, |
| children |
{{{ givenName “Oleg“, initial “ Petrovich“, familyName “Ivanov“},
dateOfBirth “19900316“},
{{ givenName “Anna“, initial “ Petrovna “, familyName “Ivanova“},
dateOfBirth “19931205“}}}
Ниже приводится представление в октетах приведенного выше значения записи. Значения идентификаторов, длин и целочисленные величины приведены в шестнадцатеричной записи, по две шестнадцатеричные цифры на октет. Значения содержимого знаковых строк показаны в виде текста, по одному знаку на октет.
|
Personnel Record |
Длина | Содержимое | ||||||||
| 60 | 83 | |||||||||
| Name | Длина | Содержимое | ||||||||
| 61 | 1B | |||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 05 | “Peter“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 0A | “Borisovich“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 06 | “Ivanov“ | ||||||||
| title | Длина | Содержимое | ||||||||
| A0 | 0A | |||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 08 | “Director“ | ||||||||
| number | Длина | Содержимое | ||||||||
| 42 | 01 | 17 | ||||||||
| dateOfHire | Длина | Содержимое | ||||||||
| A1 | 0A | |||||||||
| Date | Длина | Содержимое | ||||||||
| 43 | 08 | “19970614“ | ||||||||
| NameOfWife | Длина | Содержимое | ||||||||
| A2 | 13 | |||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 04 | “Olga“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 08 | “Olegovna“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 07 | “Ivanova“ | ||||||||
| [3] | Длина | Содержимое | ||||||||
| A3 | 52 | |||||||||
| Set | Длина | Содержимое | ||||||||
| 31 | 27 | |||||||||
| Name | Длина | Содержимое | ||||||||
| 61 | 19 | |||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 04 | “Oleg “ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 09 | “Petrovich“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 06 | “Ivanov“ | ||||||||
| DateOfBirth | Длина | Содержимое | ||||||||
| A0 | 0A | |||||||||
| Date | Длина | Содержимое | ||||||||
| 43 | 08 | “19900316“ | ||||||||
| Set | Длина | Содержимое | ||||||||
| 31 | 27 | |||||||||
| Name | Длина | Содержимое | ||||||||
| 61 | 19 | |||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 04 | “Anna “ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 08 | “Petrovna“ | ||||||||
| VisibleString | Длина | Содержимое | ||||||||
| 1A | 07 | “Ivanova“ | ||||||||
| DateOfBirth | Длина | Содержимое | ||||||||
| A0 | 0A | |||||||||
| Date | Длина | Содержимое | ||||||||
| 43 | 08 | “19931205“ |
/p>

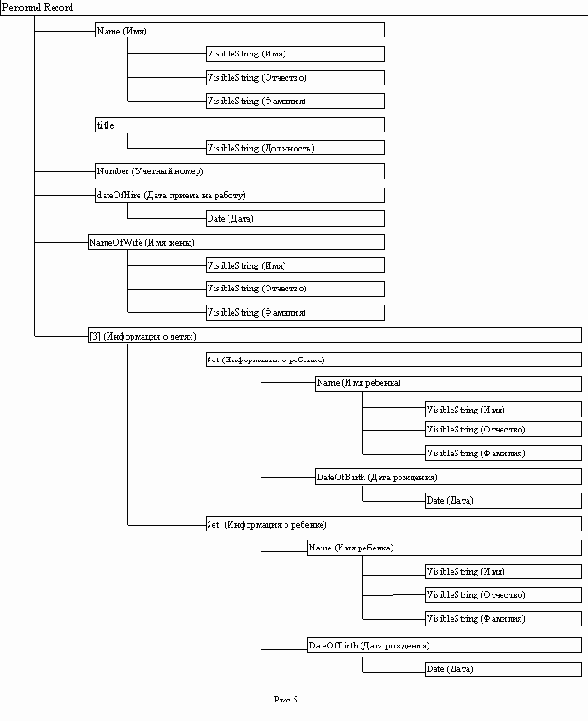

Иерархия тегов для данной записи приведена на рис.5 .
<
