Адресация сетевого уровня


Адреса сетевого уровня VINES являются 48-битовыми об'ектами, подразделенными на сетевую (32 бита) и подсетевую (16 битов) части. Сетевой номер можно описать как номер какого-нибудь служебного устройства, т.к. он получается непосредственно из ключа (key) служебного устройства (аппаратного модуля, который обозначает уникальный номер и программные опции для данного служебного устройства). Подсетевая часть адреса VINES лучше всего описывается как номер хоста, т.к. он используется для обозначения хоста в сетех VINES. Рисунок иллюстрирует формат адреса VINES.

Сетевой номер обозначает логическую сеть VINES, которая представлена в виде двухуровневого дерева, корень которого находится в узле обслуживания (service node). Узлы обслуживания, которыми обычно являются служебные устройства, обеспечивают услуги резрешения адреса и услуги маршрутизации клиентам (client), которые являются листьями этого дерева. Узел обслуживания назначает адреса VIP клиентам.

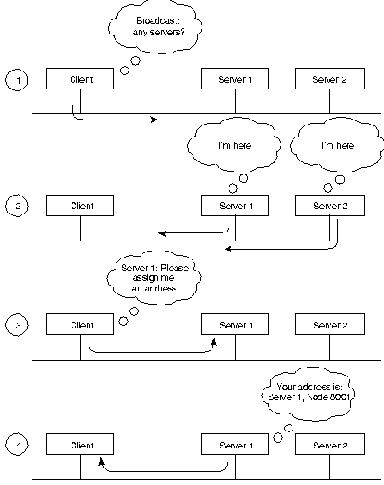

Когда какой-нибудь клиент включает питание, он направляет широковещательный запрос служебным устройствам. Все служебные устройства, которые получают этот запрос, посылают ответ. Клиент выбирает первый ответ и запрашивает у данного служебного устройства адрес подсети (хоста). Служебное устройство отвечает адресом, состоящим из его собственного сетевого адреса (полученного из его ключа), об'единенного с адресом подсети (хоста), который он выбрал сам. Адреса подсети клиента обычно назначаются последовательно, начиная с 8001H. Адреса подсети служебного устройства всегда 1. Процесс выбора адреса VINES показан на рисунке.

Динамичное назначение адреса не является уникальным явлением в индустрии сетей (AppleTalk также использует этот процесс); однако этот процесс определенно не является таким обычным процессом, как статическое назначение адреса. Т.к. адреса выбираются исключительно каким-нибудь одним конкретным служебным устройством (чей адрес является уникальным вследствие уникальности аппаратного ключа), вероятность дублирования адреса (что является потенциально опасной проблемой для сети Internet Protocol (IP) и других сетей) очень мала.


В схеме сети VINES все служебные устройства с несколькими интерфейсами в основном являются роутерами. Клиенты всегда выбирают свое собственное служебное устройство в качестве роутера для первой пересылки, даже если другое служебное устройство, подключенное к этому же кабелю, обеспечивает лучший маршрут к конечному пункту назначения. Клиенты могут узнать о других роутерах, получая переадресованные сообщения от своего служебного устройства. Т.К. клиенты полагаются на свои служебные устройства при первой пересылке маршрутизации, служебные устройства VINES поддерживают маршрутные таблицы, которые помогают им находить отдаленные узлы.

Маршрутные таблицы VINES состоят из пар "хост/затраты", гдe хост соответствует сетевому узлу, до которого можно дойти, а затраты - временной задержке в миллисекундах, необходимой для достижения этого узла. RTP помогает служебным устройствам VINES находить соседних клиентов, служебные устройства и роутеры.

Все клиенты периодически об'являют как о своих адресах сетевого уровня, так и о адресах МАС-уровня с помощью пакета, эквивалентого пакету "hello" (приветственное сообщение). Пакеты "hello" означают, что данный клиент все еще работает и сеть готова. Сами служебные устройства периодически отправляют в другие служебные устройства маршрутные корректировки. Маршрутные корректировки извещают другие роутеры об изменениях адресов узлов и топологии сети.

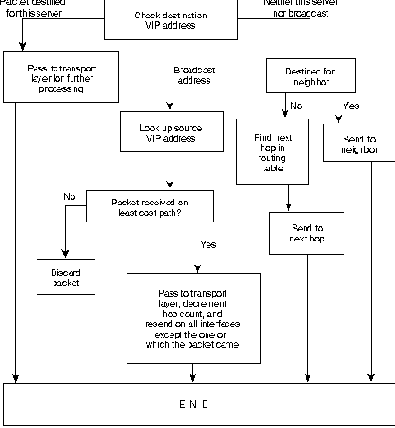

Когда какое-нибудь служебное устройство VINES принимает пакет, оно проверяет его, чтобы узнать, для чего он предназначается - для другого служебного устройства или для широкого вещания. Если пунктом назначения является данное служебное устройство, то это служебное устройство соответствующим образом обрабатывает этот запрос. Если пунктом назначения является другое служебное устройство, то данное служебное устройство либо непосредственно продвигает этот пакет (если это служебное устройство является его соседом), либо направляет его в служебное устройство/роутер, которые являются следующими в очереди.Если данный пакет является широковещательным, то данное служебное устройство проверяет его, чтобы узнать, пришел ли этот пакет с маршрута с наименьшими затратами. Если это не так, то пакет отвергается. Если же это так, то пакет продвигается на всех интерфейсах, за исключением того, на котором этот пакет был принят. Такой метод помогает уменьшить число широковещательных возмущений, которые являются обычной проблемой в других сетевых окружениях. Aлгоритм маршрутизации VINES представлен на рисунке.
