Маршрутизаторы компании Cisco
Маршрутизаторы, выпускаемые компанией Cisco, можно разделить на следующие классы:
 | Модульные маршрутизаторы. Сюда входят маршрутизаторы, предназначенные для построения магистралей крупных сетей и работающие практически со всеми технологиями локальных и глобальных сетей и со всеми основными сетевыми протоколами: серии Cisco 7500, 7000, AGS+, Cisco 4000; |
| Маршрутизаторы с фиксированным числом портов, предназначенные для объединения сетей небольших офисов: серии Cisco 3000, Cisco 2500; |
| Маршрутизаторы для подключения тупиковой удаленной локальной сети - "расшири- тели" сетей (LAN extenders): серия Cisco 1000; |
| Маршрутизаторы, встраиваемые в персональные компьютеры - карты AccessPro PC представляют собой полнофункциональные многопротокольные маршрутизаторы, которые устанавливаются в IBM-совместимые персональные компьютеры с шинами ISA или EISA; |
| Серверы доступа компании Cisco предназначены для обеспечения доступа в сеть удаленных пользователей и синхронной/асинхронной маршрутизации; также эти устройства могут функционировать в качестве терминального сервера, сервера удаленного узла, транслятора протоколов, маршрутизатора. |
Модульные маршрутизаторы предоставляют возможность строить систему, выбирая необходимые интерфейсные модули. Количество модулей ограничено размером шасси. Все маршрутизаторы работают под управлением IOS. Модульные маршрутизаторы компании Cisco включают следующие модели: Cisco 7500, Cisco 7000, AGS+, Cisco 4000.
Серия Cisco 7000 поддерживает очень широкий диапазон соединений, среди которых: Ethernet, Token Ring, FDDI, Serial, HSSI, ATM, Channelized T1, Fractionalized E1 (G.703/G.704), ISDN PRI, Channel Interface for IBM mainframes.
Сетевые интерфейсы располагаются на модульных процессорах, которые обеспечивают прямое соединение между высокоскоростной магистралью Cisco Extended Bus (CxBus) и внешней сетью. Пять разъемов доступны под интерфейсные процессоры в модели Cisco 7000. Возможность "горячей" замены позволяет добавлять, заменять или удалять процессорные модули CxBus без прерывания работы сети.
Для хранения информации используется стандартная Flash-память. Все модели поставляются с комплектом для монтажа в стандартную 19" стойку. Cisco 7000 содержит пять слотов для интерфейсных процессоров.
Распределенная обработка выполняется процессором маршрутизации (Route Processor - RP), коммутирующим процессором (Switch Processor - SP) и силиконовым коммутирующим процессором (Silicon Switch Processor - SSP).
Протоколы конкретных локальных и глобальных сетей обеспечиваются соответствующими интерфейсными процессорами :
| Ethernet Interface Processor (EIP), |
| Token Ring Interface Processor (TRIP), |
| FDDI Interface Processor (FIP), |
| High-Speed Serial Interface (HSSI) Interface Processor (HIP), |
| Fast Serial Interface Processor (FSIP), |
| Asynchronous Transfer Mode (ATM) Interface Processor (AIP), |
| MultiChannel Interface Processor (MIP), |
| Channel Interface Processor (CIP). |
Отличительные особенности серии Cisco 7000
| Горячая программная переконфигурация системы (On-line software reconfiguration). Допускается изменять параметры системы без перезагрузки или остановки работы приложений и сервисов. |
| Горячая вставка и замена. Допускается горячая замена интерфейсных процессоров без перезагрузки или остановки работы приложений и сервисов. При этом не требуется вмешательства оператора, так как интерфейсные процессоры переконфигурируются автоматически. |
| Быстрая загрузка. Обеспечивается быстрая загрузка системы (обычно 35 секунд) после обновления (upgrade) программного обеспечения с минимальным влиянием на сеть. |
| Мониторинг сетевой среды. При неустойчивой работе системы выдается предупреждение оператору, что позволяет ему предпринять какие-либо меры до того, как произойдет сбой. |
| Самодиагностика. Перед тем, как начать работу с модулем, система проверяет его работоспособность, чтобы в дальнейшем избежать ошибок. |
| Поддержка двух источников питания. Допускается применение двух источников питания, каждый из которых имеет свой собственный сетевой шнур, чтобы уменьшить риск, связанный с возможными проблемами в электросети. |
| Перепрограммируемое ПЗУ (flash erasable programmable read-only memory - EPROM). Возможна быстрая, надежная и централизованная замена микрокода ПЗУ всех существующих в сети маршрутизаторов без необходимости присутствия оператора в физических местах их расположения. |
/p>
Серия 7500 - это новая серия многопротокольных маршрутизаторов, объявленная в сентябре 1995 года и пришедшая на замену маршрутизаторов серии 7000, которые по данным IDC заняли 59% рынка магистральных маршрутизаторов.
Серия 7500 во многом похожа на серию 7000, но отличается от нее в нескольких отношениях:
| Мультипроцессорная архитектура, |
| Шасси с большим количеством слотов, |
| Улучшенная отказоустойчивость, |
| Более быстрые внутренние шины. |
Шасси старшей модели 7513 имеет 13 слотов, в 11 из которых могут устанавливаться интерфейсные модули. Для первой реализации модели 7513 предлагаются следующие интерфейсные модули:
| 100Base-T - 2 порта, |
| Token Ring - 6 портов, |
| 10Base-T - 6 портов, |
| WAN-связи - 6 портов. |
Компания Cisco планирует в ближайшее время снабдить маршрутизаторы серии 7500 функцией сервера маршрутизации для поддержания модели виртуального маршрутизатора в сетях, использующих коммутаторы. Для этого требуется внести соответствующие изменения в IOS, а также в коммутаторы Catalyst. Новая версия IOS также будет в состоянии загружать маршрутные таблицы в интерфейсные модули серии 7500, которые будут иметь возможность самостоятельно принимать маршрутные решения без участия центральных модулей RPS.

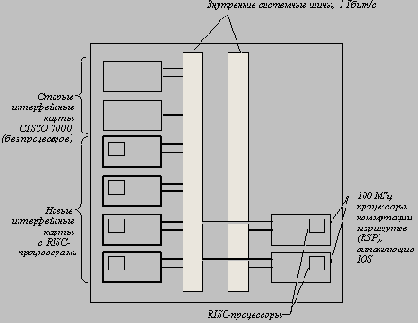

Структура маршрутизаторов новой серии Cisco 7500
